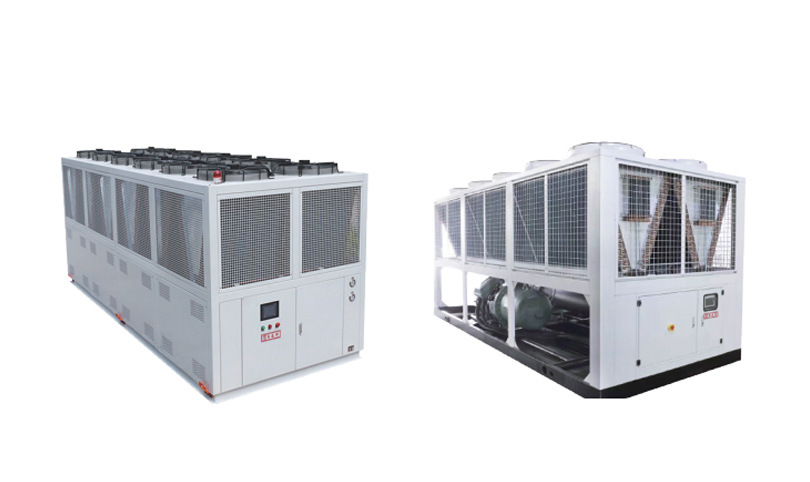

风冷式螺杆冷水机组

风冷螺杆机组是以空气为冷热源，以水为供冷热介质，作为冷热源兼用型的一体化控温设备。机组以其高效、低噪音、结构合理操作简单、运行安全、安装维护方便等优点，而广泛应用于宾馆、商场、办公楼、展览馆、机场、体育馆等公共设施，并能满足电子、制药、生物、轻纺、化工、冶金、电力、机械等行业的控温系统的不同使用要求。

机组设计与制造严格按照国家行业标准，精选世界名牌压缩机、风机、冷媒控制元件。通过合理及系统匹配设计，使机组能够在-10℃以上气温条件下有效运行换热，产品适用于水资源缺乏区域，对冬季气温相对较低且无锅炉或其他供热条件的地区尤为适用。

机组采用高效换热器与先进、特殊的外形结构设计及系统。机组可直接安装于屋顶或室外其他通风条件好的地方，无需另设机房，可节省建筑空间。保护齐全，机组均设有温度保护开关、过载继电器、高低压安全开关、三相保护器、防冻开关及延时启动等保护装置，确保主机安全、可靠运行。外形精巧、美观，机组采用“W” 型盘管设计，空间利用率高，机组外形尺寸小，以适应户外恶劣气候条件，确保机组在使用寿命周期内具有良好的运行效果。

工作原理图

风冷式螺杆冷水机组技术参数表/单压缩机/常温型

风冷式螺杆冷水机组技术参数表/双压缩机/常温型

型号Model 参数Parameters				YTO-100AS YT0-140AS		YTO-180AS	YTO-200AS	YT0-230AS	YTO-260AS	YTO-300AS	YT0-340AS	YTO-370AS	YT0-410AS
制冷量 Cooling capacity		Kcal/h		64156	88752	116616	125216	155660	167614	197628	232544	250518	272276
制冷量 Cooling capacity		KW/h		74.6	103.2	135.6	145.6	181	194.9	229.8	270.4	291.3	316.6
运行控制方式Control Type				PLC全自动控制器、彩色液晶触摸屏显示PLC Automatic Control.Color LCD Touch Screen
温控范围Temperature range				+3℃~常温(0℃以下可订制)3℃-Room temperature(Below 0℃ can be customized)
电源Power supply				3N-380V-50HZ(非标电源可订制)
安全保护装置 Safety Protection Device				过载保护、逆缺相保护、高/低压保护、安全阀、水流量过低保护、油压差过低保护、油位过低保护、排气温度过高保护、防冻保护等 Overload.InversePhase.High/LowPressure.SafetyValve.WaterFlow.OiPressure.OilLevel.ExhaustT Emperature.AntfreezeProtection.etc
安全保护装置 Safety Protection Device
总功率Total power			KW	31.3	43.6	52.1	56.9	70.1	77.2	85.7	100.4	107.3	117.1
最大运行电流MaimumRumingCurent			A	57.9	80.7	96.4	105.3	129.9	142.8	158.5	185.7	198.5	216.6
启动方式Ways of initiation				Y-△
能量调节范围Steps Control			%	0-33%-66%-100%			0-25%-50%-75%-100%
制冷剂 Refrireant	名称Name			R22(R410A R407C R134A)
	充注量Charge		KG	21	28	35	41	49	54	62	69	76	85
	控制方式Contolyp			外平衡式热力膨胀阀Extctnal Balanced Thcrmostatic Expansion Valvc
压缩机 Compresson	形式Type			5-6非对称半封闭双螺杆式Semi-Hermetic screw
	数量Number			1台
	功率 K W			27.5	36.4	45.7	50.3	60.2	65.8	74.6	86.5	93.9	103.5
冷凝器 condensator	形式 Type			高效铜管套波纹型铝翅片式
	形式 Type			Efficient brass sets corrugated aluminum fin
	冷却风量M³/h			30000	45000	55000	60000	72000	80000	90000	100000	110000	120000
	风机功率KW			2.7	3.6	3.6	4.7	4.8	6.2	6.4	6.4	9.4	9.4
	风机数量			500X6	550X6	550X6	600X6	630X6	600X8	630X8	630X8	600X12	600X12
蒸发器 Evaporator	形式Type			干式壳管式Dry Shell And Tube Type
	换热管材质			高效内螺纹紫铜管High Efficiency Inner Threaded Copper Tube
	冷冻水量M³/h			12.9	17.8	23.4	25.1	31.2	33.6	39.6	46.5	50.1	54.5
	进出水管径DN			DN65	DN65	DN65	DN65	DN80	DN80	DN80	DN80	DN100	DN100
	水阻力Kpa			48	48	50	50	50	52	54	55	55	58
	进水压力范围			0.15Mpa/1.0Mpa
机器尺寸 Machine size	长L/mm			2200	2200	2500	2500	2500	3350	3350	3350	4760	4760
	宽W/mm			1360	1360	1600	1600	1600	1700	1700	1700	1700	1700
	高H/mm			1910	1910	1980	1980	1980	2050	2050	2050	2100	2100
机组重量Unit weiaht			KG	1100	1200	1300	1400	1550	1800	2100	2350	2450	2600

备注：
1.表中制冷量标定工况：冷冻水进水温度+12℃，出水温度+7℃，蒸发温度+2℃，冷凝温度+50℃，干球+35℃，湿球+24℃；
2.当外界环境温度低于 +2C 或长期不使用时，应排净机器内积水，以防铜管冻胀；
3.风冷机组必须安装在通风良好的地方(如室外、楼顶)，同时保证风道系统畅通无阻；
4.规格性能会因产品改良有所变动，恕不另行通知。

型号Model 参数Parameters				YTO-200AD	YTO-280AD	YTO-360AD	YTO-400AD	YT0-460AD	YTO-520AD	YTO-600AD	YTO-680AD	YT0-740AD	YTO-820AD
制冷量 Cooling capacity		Kcal/h		128312	177504	233232	250432	311320	335228	395256	465088	501036	544552
制冷量 Cooling capacity		KW/h		149.2	206.4	271.2	291.2	362	389.8	459.6	540.8	582.6	633.2
运行控制方式Control Type				PLC全自动控制器、彩色液晶触摸屏显示PLC Automatic Control.Color LCD Touch Screen
温控范围Temperature range				+3℃~常温(0℃以下可订制)3℃-Room temperature(BelowO℃ can be customized)
电源Power supply				3N-380V-50HZ(非标电源可订制)
安全保护装置 Safety Protection Device				过载保护、逆缺相保护、高/低压保护、安全阀、水流量过低保护、油压差过低保护、油位过低保护、排气温度过高保护、防冻保护等 OverloadlnversePhase.High/LowPressure.SafetyValve.WaterFlow.OiPressure.OilLevel.ExhaustT Emperature.AntifreezeProtection.etc
安全保护装置 Safety Protection Device
总功率Total power			KW	62.4	87.2	104.2	113.8	140.2	144.4	171.4	200.8	214.6	234.2
最大运行电流Maximum Runming Curen			A	115.8	161.4	192.8	210.6	259.8	285.6	317.1	371.5	397.1	433.3
启动方式Ways of initiation				Y-△
能量调节范围Steps Control			%	0-33%-66%-100%			0-25%-50%-75%-100%
制冷剂 Refrireant	名称Name			R22(R410A R407C R134A)
	充注量Charge		KG	42	56	70	82	96	108	124	138	152	170
	控制方式Controtp			外平衡式热力膨胀阀Extctnal Balanced Thcrmostatic Expansion Valvc
压缩机 Compresson	形式Type			5-6非对称半封闭双螺杆式Semi-Hermetic screw
	数量Number			2台
	功率KW			27.5X2	36.4X2	45.7X2	50.3X2	60.2X2	65.8X2	74.6X2	86.5X2	93.9X2	104X2
冷凝器 condensator	形式Type			高效铜管套波纹型铝翅片式
	形式Type			Efficient brass sets corrugated aluminum fin
	冷却风量M³/h			60000	80000	100000	120000	150000	160000	180000	200000	220000	240000
	风机功率KW			5.4	7.2	7.2	9.4	9.6	12.4	12.4	12.4	18.8	18.8
	风机数量			600X6	600X8	630X8	600X12	630X12	630X15	630X15	630X15	630X18	600X24
蒸发器 Evaporator	形式Type			干式壳管式Dry Shell And Tube Type
	换热管材质			高效内螺纹紫铜管High Efficiency Inner Threaded Copper Tube
	冷冻水量M³/h			25.8	35.6	46.8	50.2	62.4	67.2	79.2	93	100.2	109
	进出水管径DN			DN80	DN80	DN80	DN100	DN100	DN100	DN100	DN100	DN125	DN125
	水阻力Kpa			48	48	50	50	50	52	54	55	55	58
	进水压力范围			0.15Mpa/1.0Mpa
机器尺寸 Machine size	长L/mm			2500	3350	3350	4760	4760	4300	4300	4300	4950	6200
	宽W/mm			1600	1700	1700	1700	1700	2200	2200	2200	2200	220000
	高H/mm			1980	2050	2050	2100	2100	2200	2200	2300	2300	2300
机组重量Unit weight			KG	1760	2400	2750	3300	3500	3850	4100	4290	4350	4800

备注：
1.表中制冷量标定工况：冷冻水进水温度+12℃，出水温度+7℃，蒸发温度+2℃，冷凝温度+50℃，干球+35℃，湿球+24℃；
2.当外界环境温度低于 +2C 或长期不使用时，应排净机器内积水，以防铜管冻胀；
3.风冷机组必须安装在通风良好的地方(如室外楼顶)，同时保证风道系统畅通无阻；
4.规格性能会因产品改良有所变动，恕不另行通知
